Heuraufe Bauanleitung – Maße zu unserem YouTube Video
Ihr wollt eine Heuraufe bauen? Wisst aber nicht wie? In YouTube findet ihr unser Video, wie wir unsere Heuraufe gebaut haben https://youtu.be/7ku6Hxt2ygk
Unsere Heuraufe hat die Maße 200cm x 250cm mit einer Fresshöhe von 90cm. Das Dach ist 600cm x 600cm.

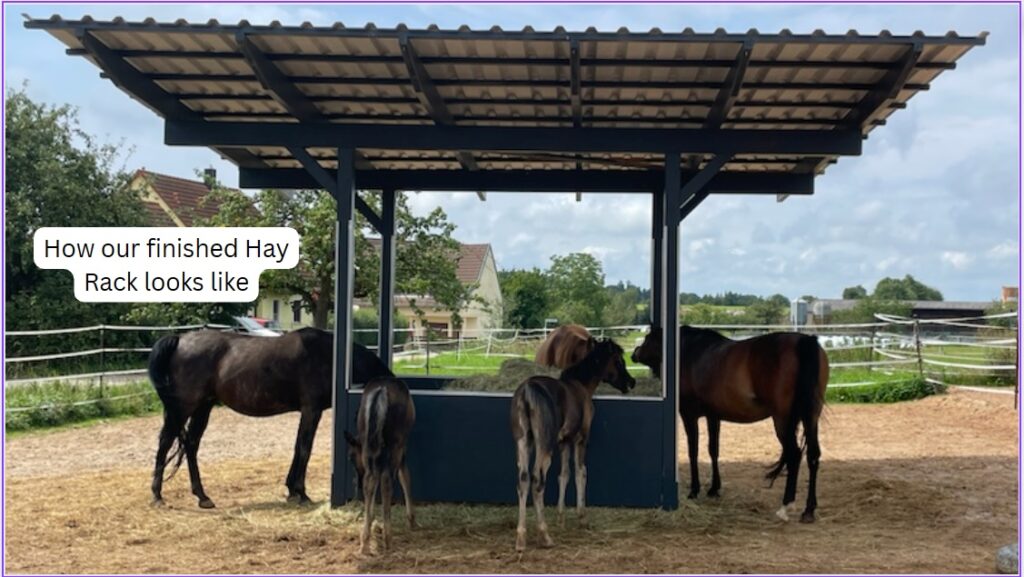

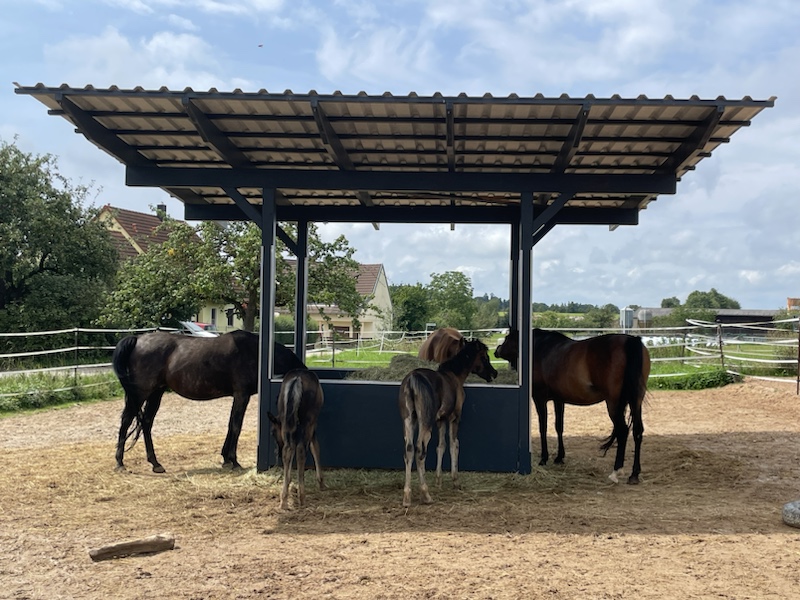

So sieht unsere fertige Heuraufe aus….

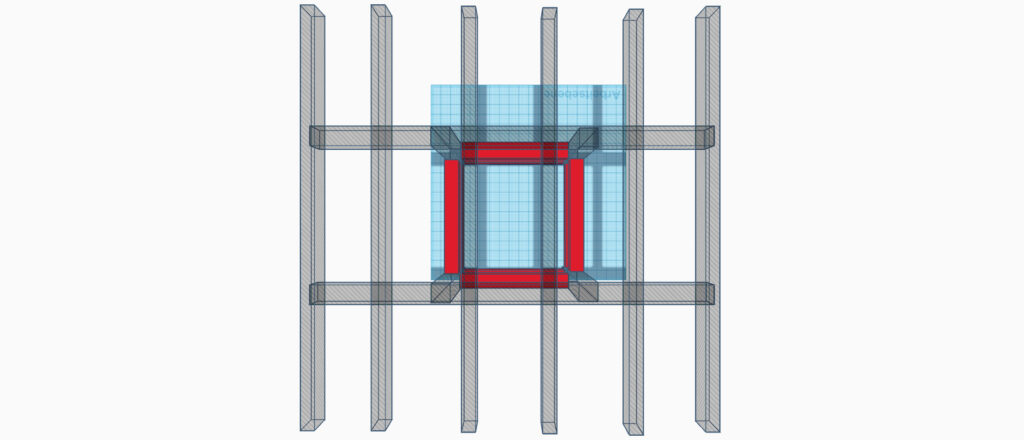

Unten am Bild seht ihr die Basis-Konstruktion unserer Heuraufe.
Das was ihr da auf dem kleinen, eingefügten Bild seht, ist eine 45° Verzapfung. Bei den roten Balken benötigt ihr jedoch eine gerade Verzapfung. Tenon Joint bedeutet in Deutsch Verzapfung.

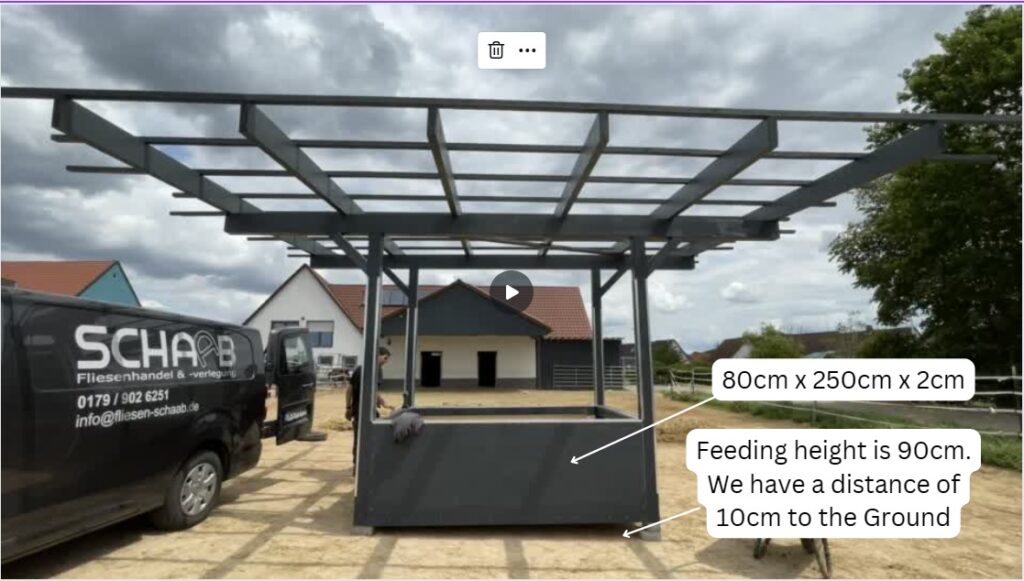

Unsere Heuraufe hat die Innen- Maße 250cm x 200cm mit einer Fresshöhe von 90cm. Das Dach ist 600cm x 600cm und aus Trapezblech. Der Abstand zum Boden sind 10cm, so das die Seitenteile 80cm hoch sind.
Die Sparren (im Bild Rafter) sind 600cm lang, 24cm hoch und 8cm breit. Die Querbalken (im Bild Transom) sind 540cm lang, und 14cm breit und hoch.

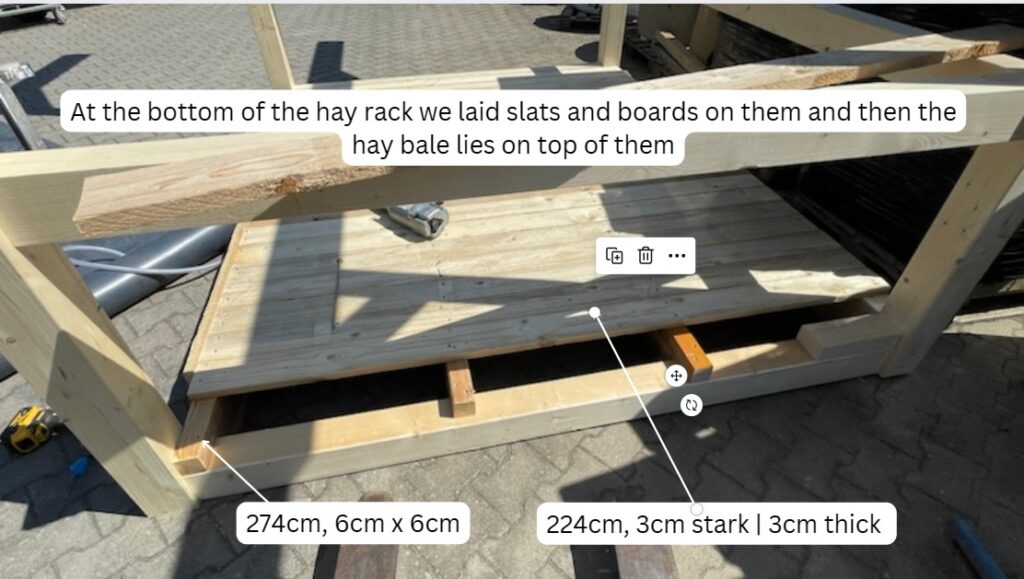

Am Boden der Heuraufe haben wir Latten und darauf Bretter verlegt und hierauf liegt dann der Heuballen.

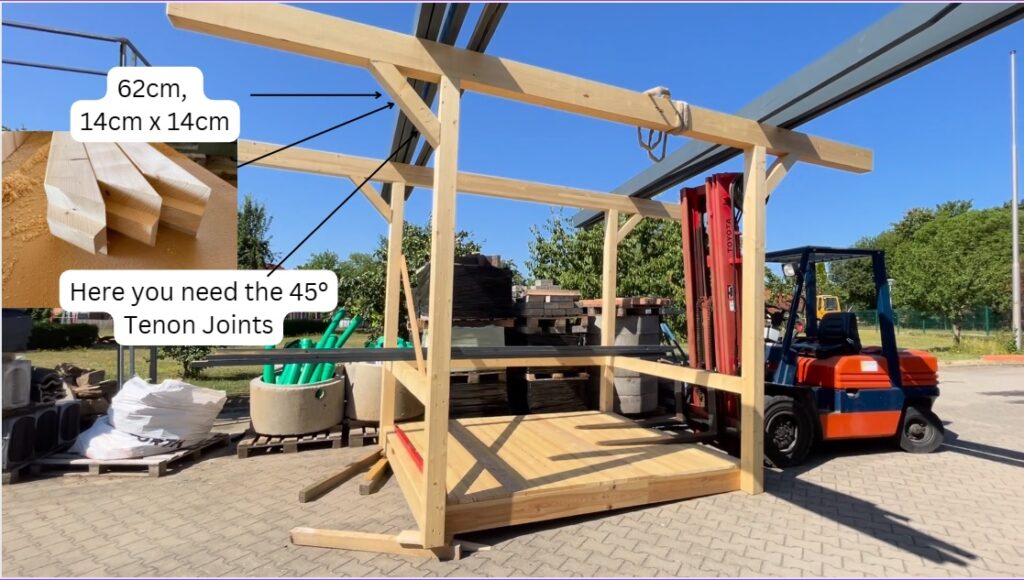

Hier, für die Querbalken oben, braucht ihr die 45° Verzapfung.

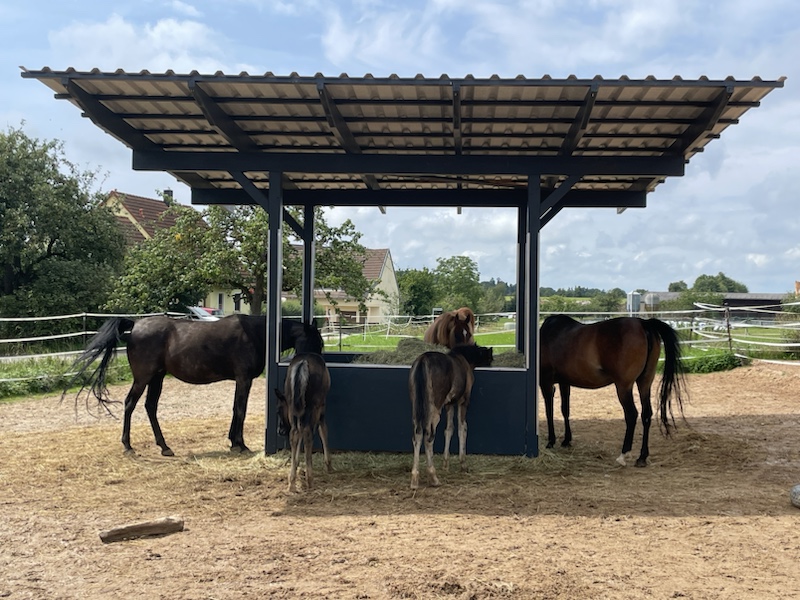

Hier noch weitere Konstruktions-Bilder:
